Параметры и цоколевка тиристоров ТС132-40-50

Цоколевка:

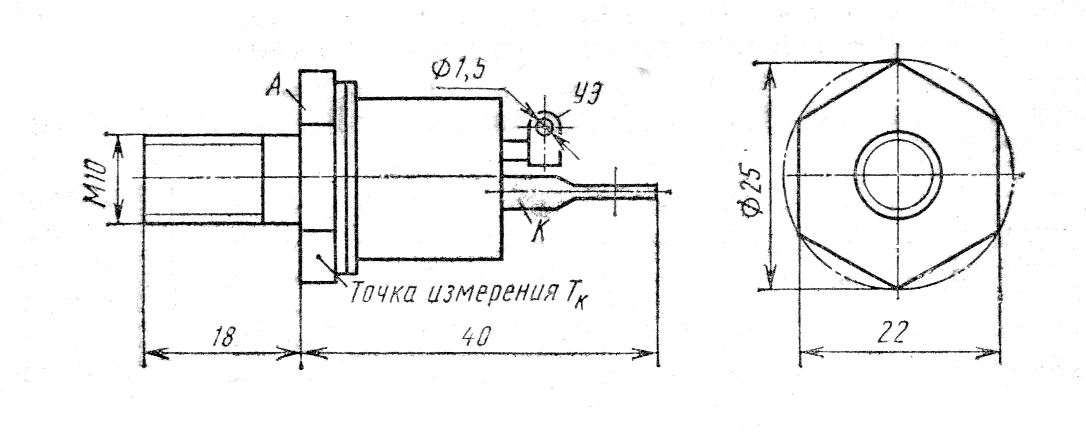

Корпус тиристоров ТС132-40, ТС132-50

Корпус тиристоров ТС132-40, ТС132-50

Параметры тиристоров ТС132-40, ТС132-50

Тип прибора	U_обр.,п, U_обр.,max, В	U_зс.,п, U_зс.,max, В	I_ос.,и, А	I_ос.,ср., I_ос.,п., А	U_ос.,и, U_ос., В	U_у.,нот, В	I_зс.,п., I_зс., мА
ТС132-40	100-1200	100-1200	60	40	1,85	0,25	5
ТС132-50	100-1200	100-1200	80	50	1,85	0,25	5

Тип прибора	I_обр.,п., I_обр., мА	I_у.,от., I_у,з,и, мА	U_у.,от, U_у,от,и, В	dU_зс/dt, В/мкс	t_вкл, мкс	t_выкл, мкс
ТС132-40	-	200	4	50-500	12	-
ТС132-50	-	200	4	50-500	12	-

Условные обозначения электрических параметров тиристоров
