Параметры и цоколевка тиристоров Т171-200-250-320

Цоколевка:

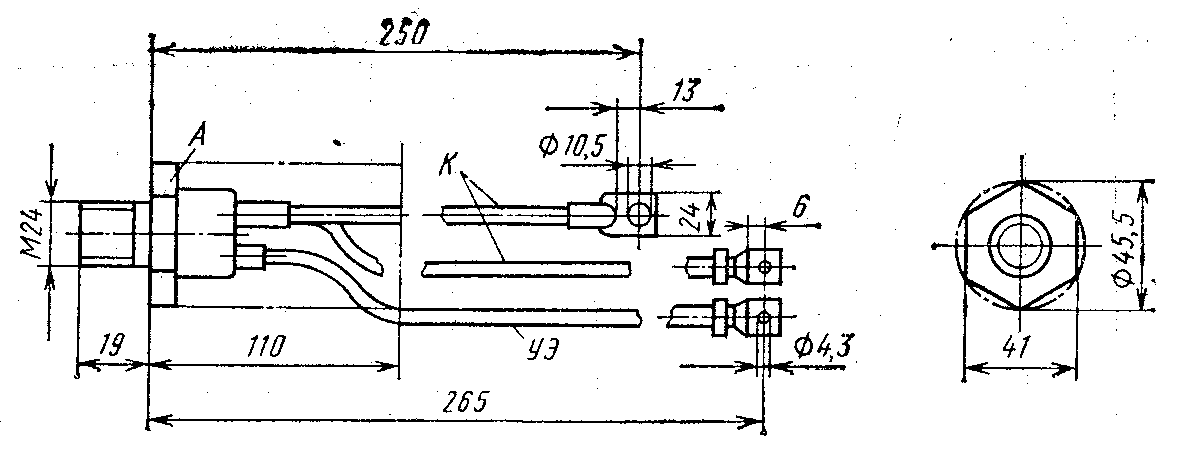

Корпус тиристоров Т171-200, Т171-250, Т171-320

Корпус тиристоров Т171-200, Т171-250, Т171-320

Параметры тиристоров Т171-200, Т171-250, Т171-320

Тип прибора	U_обр.,п, U_обр.,max, В	U_зс.,п, U_зс.,max, В	I_ос.,и, А	I_ос.,ср., I_ос.,п., А	U_ос.,и, U_ос., В	U_у.,нот, В	I_зс.,п., I_зс., мА
Т171-200	300-1600	300-1600	500	200	1,75	0,45	30
Т171-250	300-1600	300-1600	500	250	1,75	0,45	30
Т171-320	300-1600	300-1600	500	320	1,6	0,45	30

Тип прибора	I_обр.,п., I_обр., мА	I_у.,от., I_у,з,и, мА	U_у.,от, U_у,от,и, В	dU_зс/dt, В/мкс	t_вкл, мкс	t_выкл, мкс
Т171-200	30	200	3,5	20-1000	25	250
Т171-250	30	200	3,5	20-1000	25	250
Т171-320	30	200	3,5	20-1000	25	250

Условные обозначения электрических параметров тиристоров
